晏輝：小小一張平面圖，生產加工真不能少

石材產品生產加工中涉及的圖紙太多了，有時連我這位老石材人都應付不了各種各樣的加工圖紙。在石材產品加工中不同的圖紙有著不同的功能，各自有各自的作用，缺少了某些圖生產工人不可能加工出石材產品。石材的平面圖對一些平面石材產品的加工有幫助作用，生產加工中真不能少了它呢？

石材生產加工單上的平面圖較建筑平面布置圖上的內容簡單一些，通常情況下只將與石材加工相關的內容繪在上面，方便石材生產廠家員工使用，員工參照生產加工單上平面圖按上面的圖示加工。

1、平面圖的常見表示方法

1.1長方形平面圖表示

以長方形形狀表示的平面圖。長方形平面圖多出現在拼花、方柱、臺面板、浴缸產品中。

圖1 長方形平面圖

1.2正方形平面圖表示

以正方形形狀表示的平面圖。正方形平面圖多出現在拼花、方柱、臺面板產品中。

圖2 正方形平面圖

1.3圓形的平面圖表示

以圓形表示的平面圖。圓形平面圖多出現在圓柱、拼花、臺面板產品中。

圖3 圓形平面圖

1.4橢圓形平面圖

橢圓形平面圖多出現在拼花、橢圓形柱、臺面板、洗手臺臺面板、裝飾附件產品中。

圖4 橢圓形平面圖

1.5正多邊形平面圖表示

正多邊形平面圖以正多邊形表示的平面圖。多出現在正多邊形拼花、臺面板、柱產品中。

圖5 正八邊形平面圖

1.6圓弧形平面圖表示

以圓弧線構成的平面圖。圓弧形平面圖多出現在墻面、地面、波打線、旋轉樓梯、回廊產品中。

圖6 圓形形平面圖

1.7組合曲線平面圖表示

由直線與圓弧線，或多段圓弧線構成的平面圖形。

圖7組合曲線平面圖

1.8異型平面圖

以切口、切邊等幾何圖形表示的平面圖。異型平面圖多出現在異型板、淋浴板、窗臺板、拼花、各種臺面板產品中。

圖8 異型板臺面板

2、石材各種產品平面圖

2.1地面平面圖

地面平面圖是石材裝飾和產品加工中最常見、最普遍的平面圖。石材地面板產品的切割、加工都是依據地面平面圖加工的。

地面平面圖構成：圖形、分割區域、石材產品編號、尺寸線、尺寸標注、平面圖位置說明、加工符號、磨邊線型。地面平面圖分割尺寸、尺寸標注、編號、加工符號、磨邊符號必須具備。

圖9、圖10是個較完備的地面平面圖，具備了地面平面圖的各個要素。

圖9 地面平面圖1

圖9 地面平面圖2

2.2拼花平面圖

拼花平面圖表示拼花產品結構的圖。圖10為一橢圓拼花實景平面圖。從上面可以看出構成拼花的材料，非常直觀；圖11為圓形拼花CAD平面圖。

構成拼花平面圖的要素：拼花的外形形狀、拼花里的石材名稱或編號、拼花的分割區域、拼花的編號、拼花的主要尺寸。

圖10 橢圓拼花平面圖

圖11圓形拼花平面圖

2.3洗手臺平面圖

表示洗手臺形狀的平面圖。構成洗手臺平面圖的要素：洗手臺的尺寸、外形形狀、石材名稱或編號、產品分件編號、產品分件線、磨邊線型符號、挖孔的形狀、尺寸及尺寸標注線、鉆孔的位置尺寸、鉆孔直徑大小尺寸，必要的加工工藝說明。

圖13 洗手臺平面圖

2.4廚柜平面圖

表示廚柜形狀的平面圖。

構成廚柜平面圖的要素：廚柜臺板的尺寸、外形形狀、廚柜的分割線、石材名稱或編號、產品分件編號、磨邊線型符號、尺寸及尺寸標注線、必要的加工工藝說明。

圖14 廚柜平面圖

2.5方柱平面圖

表示方柱截面形狀的平面圖。圖15方柱的立面圖、圖16為表示方柱的平面圖。

構成方柱平面圖的要素：方柱的尺寸、外形形狀、分割線、石材名稱或編號、產品分件編號、磨邊線型符號、尺寸及尺寸標注線、必要的加工工藝說明。

圖15方柱立面圖

圖16 方柱平面圖

2.6圓柱平面圖

表示圓柱截面形狀的平面圖。圖17、18圓柱的立面圖、圖17、18下面圖為表示圓柱的平面圖，圖19為空心圓柱的平面圖。

構成圓柱平面圖的要素：圓柱的直徑柱的尺寸、外形形狀、分割線、石材名稱或編號、產品分件編號、磨邊線型符號、尺寸及尺寸標注線、必要的加工工藝說明。生產加工時這些要素生產員工必須清楚。

圖19

2.7組合柱平面圖

組合柱的平面圖較為復雜，多由兩種或兩種以上柱形平面圖構成。從圖20、圖21可以看出組合柱平面圖的復雜性。

組合平面圖的構成要素：各部分的尺寸、外形形狀、分割線、石材名稱或編號、產品分件編號、磨邊線型符號、尺寸及尺寸標注線、必要的加工工藝說明。生產加工時這些要素生產員工必須清楚及相互間的關系。

圖20 ＆ 圖21

2.8窗臺板平面圖

窗臺板平面圖表達窗臺板平面關系的圖。窗臺板目前在住宅類的項目，家庭裝飾上應用非常多，因此看懂窗臺板平面圖是石材生產企業員工必須掌握基本技能，尤其是打磨工人。

窗臺板平面圖構成要素：窗臺板的外形形狀、窗臺板的拼接關系、窗臺板的總尺寸、各部分的尺寸、分割線、石材名稱或編號、產品分件編號、磨邊線型符號、尺寸及尺寸標注線、窗臺板的開異型口尺寸、必要的加工工藝說明。

圖22為很常見的窗臺板平面圖；圖23為很特殊的窗臺板平面圖，是種較少加工的窗臺板，不管它如何特殊，實際上是由通常類型的窗臺板組合構成，萬變不離其宗而已。窗臺板的生產加工時必須認真看懂兩端是否要開缺口及開缺口的尺寸。實際生產加工時生產員工經常漏開口，或開錯口。

圖22 左開口窗臺板平面圖

圖23有拼接關系的左、右開缺口窗臺板平面圖

2.9壁爐平面圖

壁爐平面圖表示壁爐各部件組合關系的平面圖，是壁爐生產加工絕對不可少的平面圖。

壁爐平面圖的構成要素：壁爐板的外形形狀、壁爐板的拼接關系、壁爐板的總尺寸、各部分的尺寸、分割線、石材名稱或編號、產品分件編號、產品形狀、磨邊線型符號、尺寸及尺寸標注線、壁爐板的異型加工形狀和尺寸、必要的加工工藝說明。生產員工加工壁爐前應該事先認真看生產加工單上的平面圖，弄清楚各部門相互間的關系。

圖24 壁爐平面圖

2.10馬賽克平面圖

馬賽克平面圖為表達馬賽克各部件加工關系的圖，是馬賽克產品加工中不可缺少的圖形。

圖25為馬賽克的產品實景平面圖，表達清晰直觀。生產工人看該圖加工產品時可以準確加工出產品，減少加工中放錯石材品種的機率。

圖25 實景馬賽克平面圖

圖26為馬賽克產品的CAD平面圖。這種圖形如果是單色馬賽克產品，生產員工不會擺錯石材顆粒。多色馬賽克產品時生產加工容易擺錯石材顆粒。

圖26 馬賽克CAD平面圖

2.11樓梯平面圖

樓梯平面圖有直樓梯平面圖和旋轉樓梯平面圖兩種，兩者有較大的差別的。

2.11.1直樓梯平面圖

直樓梯平面圖有樓梯總圖、樓梯拆分圖、樓梯分件圖。

樓梯平面圖構成要素：樓梯板的外形形狀、樓梯板的拼接關系、樓梯板的總尺寸、各部分的尺寸、分割線、石材名稱或編號、產品分件編號、磨邊線型符號、尺寸及尺寸標注線、樓梯板的開異型口尺寸、必要的加工工藝說明。

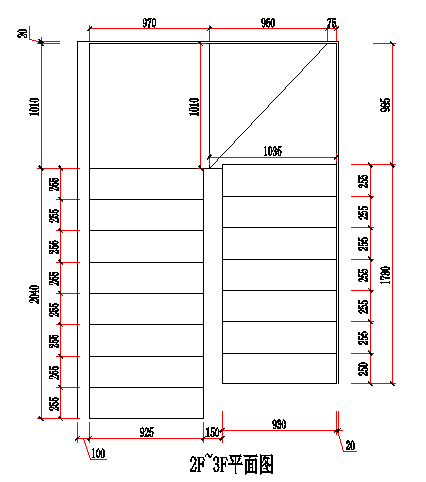

圖27 樓梯總平面圖

圖28 分件圖 ＆ 圖29 分件圖

圖32 分件圖

2.11.2旋轉樓梯平面圖

旋轉樓梯平面圖有旋轉樓梯總平面圖、旋轉樓梯拆分圖、旋轉樓梯分件圖。

旋轉樓梯平面圖構成要素：樓梯板的外形形狀、樓梯板的拼接關系、樓梯板的總尺寸、各部分的尺寸、分割線、石材名稱或編號、產品分件編號、磨邊線型符號、尺寸及尺寸標注線、樓梯板的開異型口尺寸、旋轉樓梯半徑、旋轉樓梯標高、必要的加工工藝說明。圖33為旋轉樓梯的實景圖；圖34為旋轉樓梯的總平面圖

圖33 旋轉樓梯實景圖

圖34 旋轉樓梯總平面圖

2.12臺面板平面圖

臺面板平面圖表示臺面板平面圖，臺面板產品雖然簡單，但生產加工時要依據臺面板的平面圖形狀加工。臺面板平面圖有圓形、橢圓形、方形、長方形、鼓形等。

臺面板平面圖構成要素：臺面板的尺寸、外形形狀、臺面板的分割線、石材名稱或編號、產品分件編號、磨邊線型符號、尺寸及尺寸標注線、必要的加工工藝說明。臺面板生產加工時生產員工要注意看邊型圖，不要磨錯了邊。

圖35

圖36

2.13壁龕平面圖

表示壁龕平面形狀的圖。

構成壁龕平面圖的要素：壁龕的尺寸、外形形狀、壁龕的拼接關系圖、壁龕的分割線、產品分件編號、磨邊線型符號、尺寸及尺寸標注線、必要的加工工藝說明。

圖37 壁龕總裝圖

2.14淋浴板平面圖

表示淋浴板的平面關系圖。

沐浴板平面圖構成要素：淋浴板的尺寸、外形形狀、沐浴板的拼接關系、臺面板的分割線、石材名稱或編號、產品分件編號、磨邊線型符號、鉆孔位置、板面開槽圖、尺寸及尺寸標注線、必要的加工工藝說明。淋浴板產品多為一件板加工而成，因此平面圖多為一張。

圖38 淋浴板平面圖

2.15浴缸平面圖

表示浴缸板的平面關系圖。

浴缸板平面圖構成要素：浴缸板的尺寸、外形及內腔形狀、臺面板的分割線、石材名稱或編號、浴缸拼接圖、產品分件編號、鉆孔位置尺寸、磨邊線型符號、尺寸及尺寸標注線、必要的加工工藝說明。

圖39 浴缸平面圖

2.16背景墻平面圖

表示背景墻上的產品平面關系圖。

背景墻平面圖構成要素：背景墻板的尺寸、外形形狀、背景墻板的分割線、各產品形狀的平面圖、拼接關系圖、石材名稱或編號、產品分件編號、磨邊線型符號、尺寸及尺寸標注線、必要的加工工藝說明。

圖40為背景墻實景圖，有背景實景圖為參考，有利于生產員工加工。

圖41為簡單的背景墻平面圖。

圖42為復雜背景墻立面圖；圖43為該復雜背景墻的平面圖。

一些石材背景墻產品很復雜，生產員工加工背景墻前應該事先認真看生產加工單上的平面圖，弄清楚各部門相互間的關系，再動手加工，可以減少生產加工中的失誤，提高生產作業效率。

圖40 背景墻實景圖

圖41簡單背景墻平面圖

圖42 背景墻立面圖

圖43背景墻平面圖

3、粘接產品平面圖

表示有粘接產品關系的平面圖。石材產品粘接在石材產品加工非常普遍，因此看懂粘接產品間的相互關系非常重要。

粘接產品產面圖有柱平面圖、“折”型粘接平面圖、塔形粘接平面圖、多邊形粘接平面圖、搭接式、疊加式嵌入式、混合式粘粘接方式、板材與板材的粘接平面圖、板材與線條粘接平面圖、板材與圓弧板的粘接平面圖、板材與圓柱柱腳、柱頭的粘接平面圖等形式。

3.1L型粘接平面圖

將板材與板材，或板材與線條粘接成英文字母“L”型的形狀，這是石材產品粘接較為普遍的形式。

3.2框型粘接平面圖

將板材與板材，或板材與線條粘接成中文字“框”型的形狀，這也是石材產品粘接較為普遍的形式。

圖44 L型粘接

圖45 框形粘接

3.3塔型粘接平面圖

將板材與板材，板材與線條、弧板與彎線或其它石材產品粘接成多層呈塔狀形式的產品平面圖。

3.4“折”型粘接平面圖

將石材產品粘接成“折”形狀的產品。多用于背景墻腳線、天花線的整套粘接上。

圖46 塔型粘接

圖47“折”型粘接

3.5多邊形粘接

將石材產品粘接成正多邊形形狀。多用于圓柱、方柱柱卻產品的整套粘接上。

3.6平面異型板粘接平面圖

平面異型板粘接成整體的平面圖。

圖48 正多邊形粘接

圖49 圓弧異型板粘接

3.7門楣粘接平面圖

門楣粘接平面圖多出現在壁爐、門套粘接上，反映各件產品的粘接關系。

圖50 門楣粘接平面圖

3.8線條與板材的粘接平面圖

反映線條與板材粘接的平面圖。經常出現在背景墻、門套線條與板材加中。

圖51 線條與板材粘接平面圖

3.9線條與線條粘接平面圖

反映線條與線條粘接關系的平面圖。

圖52線條與線條粘接平面圖

3.10圓柱與板材粘接的平面圖

反映圓柱與線條粘接關系的平面圖。

圖53 線條與板材粘接平面圖

3.11陽角平面圖

反映墻面、柱之間各件產品拼接關系圖。陽角平面圖呈凸起形狀。

圖54陽角粘接平面圖

3.12陰角平面圖

反映墻面、柱之間各件產品拼接關系圖。陰角平面圖呈凹下形狀。

圖55 陰角粘接平面圖

4、平面圖上的線型表示

石材產品加工中有許多的磨邊，因此在平面圖上會用各種線型符號表示磨邊方式。

常見的線形符號表示方法如下：

由于建筑結構的千變萬化，形式多樣，因此石材產品的平面圖也是千變萬化，種類繁多的，本文只列舉了很有限的石材產品平面圖讓讀者有個基本的了解。要更好掌握石材產品平面圖有賴于生產加工中多看，多記，多了解才有更大的收獲。看圖就是個“熟能生巧”的過程，您看的越多，看圖就越熟練，看圖的速度越快，做產品時效率更高，質量更好！

作者：晏輝
