石材圓弧板的標準如何定

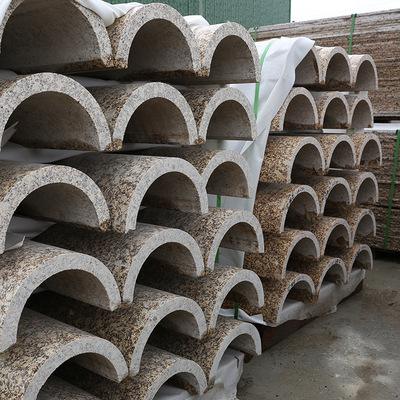

石材圓弧板的加工在石材加工行業算是比較普遍的一種異形產品加工，主要有圓柱、弧形面的應用。加工原理差不多，下面就來介紹下圓弧板的標準知識。

 石材圓弧板怎么才算是標準

       1.   圓弧板壁厚最小值應不小于 18 mm ，規格尺寸允許偏差正負2mm。

　　2 .  圓弧板直線度與線輪廓度允許公差正負2mm。

　　3.   圓弧板角度允許公差：優等品為 0.40mm，一等品為 0.60mm，合格品為 0.80mm， 圓弧板側面角α應不小于 90°。

　　4.   圓弧板規格尺寸

　　用游標卡尺或能滿足測量精度要求的量器具測量圓弧板 的弦長、高度及最小壁厚。在圓弧板的兩端面處測量弦長。在圓弧板端面與側面測量壁厚；圓弧板高度測量部位。分別用偏差的最大值和最小值表示弦長，高度及壁厚的尺寸偏差。測量值精確到 0.l mm 。

　　6.   圓弧板直線度

　　將平面度公差為0.lmm 的鋼平尺沿圓弧板母線方向貼放在被檢弧面上，用塞尺測量尺面與板面的間隙，測量位置。當被檢圓弧板高度大2000mm 時，用 2000- 的平尺沿被檢測母線分段測量。以最大間隙的測量值表示圓弧板的直線度公差。測量值精確到0.05mm 。

　　6 .  圓弧板線輪廓度

　　按 GB /T 1800.3 和 GB/T 801 的規定，采用尺寸精度為 JS7 (js7)的圓弧靠模自然貼靠被檢弧面，圖弧靠摸的弧長與被檢弧面的弧長之比應不小于 23,用塞尺測量尺面與圓弧面之間的間隙。以最大間隙的測量值表示圓弧板的線輪廓度公差。測量值精確到0.05mm。

　　7.   圓弧板角度

　　用內角垂直度公差為 0.13mm，內角邊長為 500mm x 400mm 的 90°鋼角尺。將角尺短邊緊靠圓弧板端面，用角尺長邊貼靠圓弧板的邊線，用塞尺測量圓弧板邊線與角尺長邊之間的最大間隙。用上述方法測量圓弧板的四個角。以最大間隙的測量值表示圓弧板的角度公差。測量值精確到0.05mm。

　　8.   圓弧板 a 角

　　將圓弧靠模貼靠圓弧板裝飾面并使其上的徑向刻度線延長線與圓弧板邊線相交、將小平尺沿徑向刻度線置于圓弧靠模上，測量圓弧板側面與小平尺間的夾角。
